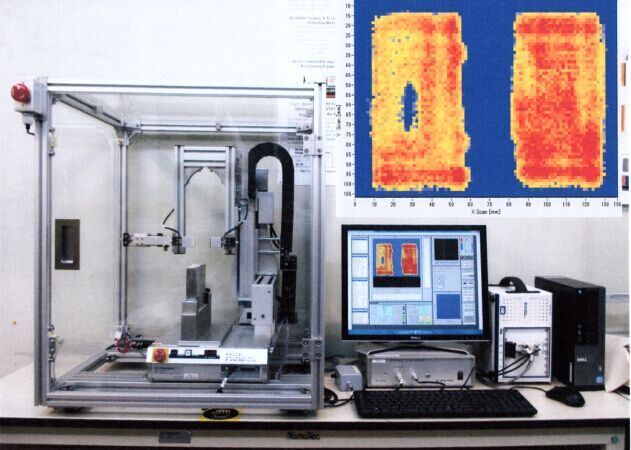

日本先進技術鋰電池空氣耦合超聲波檢測設備，是采用超聲波2維掃描先進技術對鋰電池行業的數碼和動力鋰電池做專業質量合格品檢測。

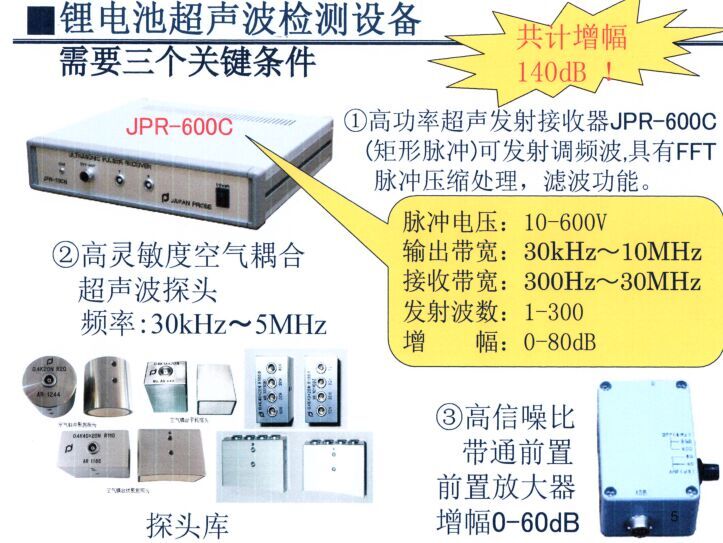

本設備通過高能超聲波信號發射裝置，高靈敏空氣耦合超聲波探測接收裝置和外置帶增幅器的3種聯合設備對檢測工部件進行非接觸、非侵入、完全無損的超聲波檢查成像技術，對鋰電池生產中產生的空氣層、溶膠層、剝離層、極耳、復合材料缺陷、鋰析出及電解液分布測量，并快速直觀通過屏幕視頻成像技術，有效檢測到鋰電池的合格品和不良品。

鋰電池超聲波檢測系統的基本規格性能：

一.超高功率超聲波發射接收器； 型號JP- NAUT21

1.脈沖發射：矩形脈沖、矩形脈沖串、矩形線性調頻脈沖　 脈沖電壓600V/Max

2.波數：1?31波

3.發射頻率：30KHz千赫?10MHz兆赫

4.接收帶寬：300Hz赫茲?10MHz

5.增益：80dB(使用前置增幅器時140dB)

6.濾波：模擬濾波、數值濾波

二.數倨處理裝置：數字轉換器＋LabVIEW

1.畫像處理：A,脈波頻率，B,顯示斷面圖及回波高的包絡線 (可在光標指定范圍內連動)，C, 平面投影圖，

2.諧調表示: 彩色RYB256諧調

三.超聲波掃描：掃描行程，掃描速度及檢查間距，根據用戶要求設計制作

1.擴大：(擴大范圍可通過光標指定)

2.尺寸大小測定：顯示斷面圖及回波高的包絡線

3.彩色平面圖像

4.光標位置移動： 在平面投影圖掃顯示上，探頭可沿光標指定的坐標自動移動

5.光標指定范圍的精密檢查模式

6.圖像顯示缺陷的面積計算

7.頻譜分析：快速傅氏變換算法

8.X-Y 行程：400mm ( X 掃描 - Y指針、Y 掃瞄 - X 指針)

9.掃瞄速度：10、20、50、100、200、300毫米/秒

10.檢查間距：0.1、0.2、0.3、0.5、1、2、3、5、10、20毫米
